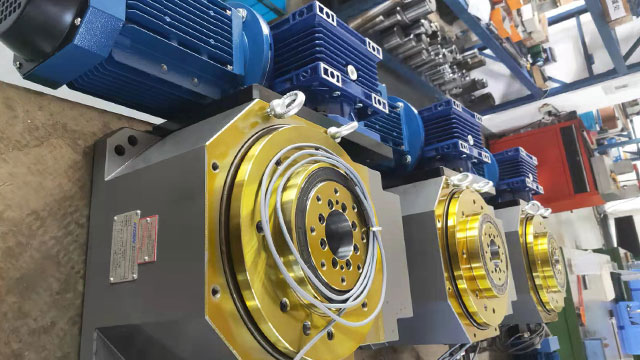

凸輪分割器，在工程上又稱凸輪分度器、間歇分割器。它是一種高精度的回轉裝置，在當前自動化的要求下，凸輪分度器顯得尤為重要。

主要分弧面凸輪和平面凸輪，

一，原理不同：

1.弧面凸輪

弧面凸輪分度器是輸入軸上的弧面共軛凸輪與輸出軸上的分度輪無間隙垂直嚙合的傳動裝置。

弧面凸輪輪廓面的曲線段驅使分度輪轉位，直線段使分度輪靜止，并定位自鎖。

通過該機構將連續的輸入運動轉化為間歇式的輸出運動。

2.平面凸輪

平面凸輪分度器是輸入軸上的平面共軛凸輪與輸出軸上的分度輪無間隙平行嚙合的傳動裝置。

平面凸輪輪廓面的曲線段驅使分度輪轉位，直線段使分度輪靜止，并定位自鎖。

通過該機構將連續的輸入運動轉化為間歇式的輸出運動。

分割器較之其他構件之優點：

凸輪分割器是依靠凸輪與滾針之間的無間隙配合(其嚙合傳動方式類似于蝸輪蝸桿傳動)，

并沿著既定的凸輪曲線進行重復傳遞運作的裝置。

它輸入連續旋轉驅動，輸出間歇旋轉、或擺動、或提升等動作。主要用于自動化加工,組裝，檢測等設備上面。

3、 圓柱（筒形）凸輪分割器：重負載專用平臺面式圓柱凸輪分割器，電光源設備專用框架式凸輪分度機構

4、各種特形、端面凸輪

心軸型分割器（DS）：輸出軸為心軸，適用于間歇傳送輸送帶、齒輪嚙合等機構動力來源。

法蘭型分割器（DF）：輸出軸外形為一凸緣法蘭。適用于重負荷的回轉盤固定及各圓盤加工機械。

中空法蘭型分割器（DFH）：輸出軸外形為凸緣法蘭并且為軸中間為空心。適用于配電、配管通過。

平臺桌面型凸輪分割器（DT）:能夠承受大的負載及垂直徑向壓力，在其輸出軸端有一凸起固定盤面及大孔,徑空心軸，更好的滿足了客戶要求中心靜止的需求。

超薄平臺桌面型凸輪分割器（DA）:同于平臺桌面型，適用于負載大但體積受到限制的條件下。

平行凸輪分度機構（MRP）:能實現小分度（一分度至八分度）大步距輸出。特別適用于要求在一個周期內停歇次數較少的場合，如各種紙盒模切機，果奶果凍灌裝成型機等。

重負載專用型凸輪分度機構（MRY）:能實現多分度（4分度至200分度）分。特別適用于要求重負載的場合，如各類玻璃機械、電光源設備等。

世界上知名的凸輪分度器生產廠家有CDS(意大利）、CAMCO（美國）、三共（日本SANDEX）、臺灣潭子(TANTZU)、臺灣德士（DEX)、臺灣英特士(ENTRUST)、CKD（日本），在大陸地區主要以徳系，日系和臺灣品牌為主等

二，術語和定義

1.轉位凸輪:凹槽切入筒形實心體表面，并固定到入力軸的凸輪。

2.錐度支撐肋：錐形肋位于錐度支撐肋的圓周上，在凸輪凹槽之間，與凸輪滾子的圓周線性接觸。

3.凸輪滾子：精密設計的凸輪滾子軸承，其設計可經受重負荷。

4.出力轉塔：附在出力軸上的出力轉塔。由轉位凸輪通過帶動徑向嵌入其中的滾子來轉動。其準確度是保持分割器精度的最關鍵因素。

5.停動數：出力軸每一旋轉的停動數。

6.驅動角（凸輪分度角）：入力軸旋轉角要求執行一次分度運動，角度越大，運動越平穩。

7.停止角：當出力軸固定時，入力軸旋轉的角度。這角度和驅動角的總和為360度。

8.旋轉數：入力軸的旋轉數。

9.旋轉轉矩：在固定位置下最大轉矩可施加到出力軸上。如果施加的轉矩大于這個值，則會損壞分割器。

10.動態轉矩：在分度期間，作用在出力軸上的最大轉矩

三，特點

1、結構簡單：主要由立體凸輪和分割盤兩部分組成。

2、動作準確：無論在分割區，還是靜止區，都有準確的定位。完全不需要其它鎖緊元件。可實現任意確定的動靜比和分割數。

3、傳動平穩：立體凸輪曲線的運動特性好，傳動是光滑連續的，振動小，噪聲低。

4、輸出分割精度高：分割器的輸出精度一般≤± 50〃。高者可達≤± 30〃。

5、高速性能好：分割器立體凸輪和分割輪屬無間隙嚙合傳動，沖擊振動小，可實現高速，達 900rPm。

6、壽命長：分割器標準使用壽命為 12000小時
